รายละเอียดสินค้า:
การชำระเงิน:
|

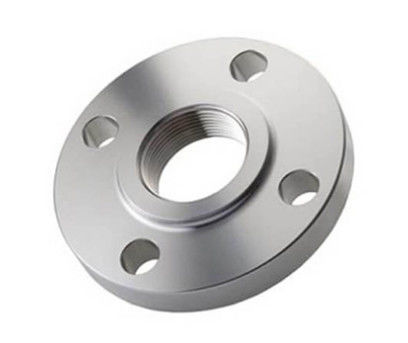

| ชื่อ: | ASME B16.5 ANSI B16.5 ไทเทเนียม GR1 GR2 PL หน้าแปลนแผ่นเชื่อม | วัสดุ: | โลหะผสมไททาเนียม |
|---|---|---|---|
| เรตติ้งข่าว: | 0.6-32MPa | เทคโนโลยี: | ฟอร์จและเครื่องจักรกลซีเอ็นซี |
| มาตรฐาน: | ASME B16.5 DIN | พื้นผิว: | RF FF |
| ขนาด: | DN10-DN2500 | ||
| เน้น: | หน้าแปลนคอเชื่อมไทเทเนียม เครื่องจักรกลซีเอ็นซี,หน้าแปลนคอเชื่อมไทเทเนียม PL,ASME B16.5 ไทเทเนียม เครื่องจักรกลซีเอ็นซี |
||
| มาตรฐาน | ANSI B16.5 | ชั้น 150 ครีบ - ชั้น 2500 ครีบ |
| DIN | 6บาร์ 10บาร์ 16บาร์ 25บาร์ 40บาร์ 63บาร์ | |
| JIS | 5K ครีบ-30K ครีบ | |
| EN1092-1 | 6บาร์ 10บาร์ 16บาร์ 25บาร์ 40บาร์ 63บาร์ 100บาร์ | |
| พิมพ์ | 1. หน้าแปลนจาน 2. หน้าแปลนแบน 3. สลิปบนหน้าแปลน 4. หน้าแปลนคอเชื่อม 5. หน้าแปลนคอเชื่อมยาว 6. หน้าแปลนตาบอด 7. หน้าแปลนเชื่อมซ็อกเก็ต 8. หน้าแปลนเกลียว 9. หน้าแปลนเกลียว 10. หน้าแปลนข้อต่อตักฯลฯ | |
| ประเภทการเชื่อมต่อ | ใบหน้ายก, หน้าแบน, ข้อต่อแบบแหวน, ใบหน้าร่วมตัก, ชาย-หญิงขนาดใหญ่, ชาย-หญิงตัวเล็ก, ลิ้นขนาดใหญ่, ร่อง, ลิ้นเล็ก, ร่อง ฯลฯ | |
| ขนาด | 1/2"-100",SCH5S-SCH160S,XS,XXS,STD | |
| การรักษาความร้อน | Normalizing, Annealing, Quenching Tempering | |
| แอปพลิเคชั่น | งานประปา อุตสาหกรรมต่อเรือ อุตสาหกรรมปิโตรเคมีและก๊าซ อุตสาหกรรมไฟฟ้า อุตสาหกรรมวาล์ว และท่อทั่วไป |
|
| 1. ข้อกำหนดทางเคมี | |||||||||||
| 聽 | NS | ค | ชม | เฟ | อู๋ | อัล | วี | Pd | โม | นิ | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | / | / | / | / | / | สมดุล |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | / | / | / | สมดุล |
| Gr5 | 0.03 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | / | / | / | สมดุล |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | 0.12-0.25 | / | / | สมดุล |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.0-3.0 | 2.0-3.0 | / | / | / |
สมดุล
|
| 2. ข้อกำหนดด้านแรงดึง | |||||
| ระดับ | แรงดึง (นาที) | แรงดึง (นาที) | ความแข็งแรงของผลผลิต (นาที) | ความแข็งแรงของผลผลิต (นาที) | การยืดตัว |
| Ksi | Mpa | Ksi | Mpa | % | |
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 90 | 620 | 70 | 438 | 15 |

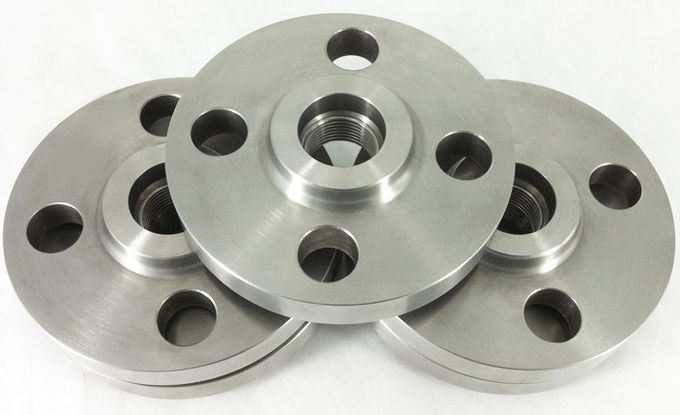

หน้าแปลนไทเทเนียมแบบกำหนดเองพร้อมโลโก้
ประเภทหน้าแปลนที่มีจำหน่าย
ก.ลื่นบนหน้าแปลน
b. หน้าแปลนคอเชื่อม
c.Threaded Flange (หน้าแปลนเกลียว)
d.แปลนธรรมดา
e.Blind Flange
f.Lap ข้อต่อหน้าแปลน
g.Wocket หน้าแปลนเชื่อม
ชม.หน้าแปลนเชื่อม
i.ไทเทเนียม หน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่
คุณภาพและการตรวจสอบ:
1. การทดสอบ PMI เพื่อตรวจสอบเกรดวัสดุ
2. การควบคุมขนาดระหว่างการผลิตและเสร็จสิ้น
3. ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบ 100% ก่อนจัดส่ง
4. บรรจุในกล่องไม้อัดปลอดสารรมควัน
5. มีการตรวจสอบบุคคลที่สาม
